Насколько эффективна система аккумуляторного хранения энергии ёмкостью 15,36 кВт·ч?

Батарея ёмкостью 15,36 кВт·ч улавливает энергию солнца, обеспечивая либо вечернюю мощность, либо в непиковый период. Эта батарея также способна обеспечивать резервное питание. Помните, что номинальная ёмкость батареи не совпадает с общей энергией, которая будет передаваться бытовой технике. Фактическая подаваемая энергия зависит от батареи, инвертора, системы управления батареей, температуры, проводки, профиля нагрузки и состояния заряда.

Чтобы правильно оценить эффективность аккумулятора на 15,36 кВт·ч, необходимо оценить весь поток энергии — от зарядки до хранения, затем от разряда постоянного тока и, наконец, подачи переменного тока.

Что на самом деле означает аккумулятор с мощностью 15,36 кВт·ч?

При накоплении эта батарея может хранить максимум 15,36 кВт·ч.

Чтобы лучше объяснить вышеуказанные понятия, мы рассматриваем четыре различных значения «ёмкости батареи».

1. Номинальная ёмкость — это максимальный предел ёмкости батареи, определяемый теоретически.

2. Полезная ёмкость — это ёмкость аккумулятора, доступная для отбора энергии в соответствии с пределами состояния заряда.

3. Передаваемая постоянная энергия — это энергия, оставшаяся после потерь батареи, BMS и проводов.

4. Передаваемая переменная энергия — это энергия, доступная нагрузкам после потерь инвертора и вспомогательных систем.

Таким образом, можно сказать, что батарея на 15,36 кВт·ч редко обеспечивает полные номинальные 15,36 кВт·ч пригодного переменного тока электричества.

Как рассчитывается эффективность аккумуляторной системы?

Эффективность хранения энергии сравнивает энергию, подаваемую системой, с энергией, изначально использованной для её зарядки.

Эффективность системы = Передаваемая энергия ÷ Энергия зарядки × 100%

Если в систему хранения поступает 15 кВт·ч и затем 14,25 кВт·ч подаётся на нагрузку, измеряемая эффективность составляет 95%.

Разные показатели эффективности могут охватывать разные границы оборудования.

Измерение эффективности	Включенные компоненты	Основная цель
Эффективность ячейки	Только аккумуляторные элементы	Оценивает электрохимические характеристики
Эффективность постоянного тока батареи	Ячейки, BMS и внутренние проводники	Измерения зарядки и разряда постоянного тока
Эффективность инвертора	Оборудование для преобразования мощности	Измеряет преобразование постоянного тока в переменный ток
Эффективность туда и обратно	Процесс зарядки и разгрузки	Оценивает полное восстановление энергии
Общая эффективность системы	Аккумуляторные, инверторные и вспомогательные устройства	Оценка практических характеристик площадки

The SANDISOLAR SD Высоковольтный ESSопределяет эффективность системы не менее 97% при определённых условиях эксплуатации. Фактическая эффективность площадки может варьироваться в зависимости от конфигурации инвертора, нагрузки, температуры, проводки и границ измерений.

Где происходит потеря энергии?

Существует несколько причин потери энергии в аккумуляторной системе ёмкостью 15,36 кВт·ч.

• Внутреннее сопротивление ячейки приводит к генерации тепла, поскольку энергия рассеивается каждый раз, когда ячейка заряжается или разряжается.

• Система управления аккумулятором (BMS): BMS потребляет энергию для мониторинга и управления состоянием каждой батарейной ячейки, включая балансировку и защиту ячеек с учётом напряжения, тока и температуры.

• Потери инвертора: Каждый раз, когда энергия в батарее преобразуется из постоянного в переменного тока, энергия теряется.

• Потеря кабеля: Клеммы длинных кабелей могут вызывать потери энергии в виде тепла.

• Потеря в режиме ожидания: инвертор, дисплей и другие устройства связи и мониторинга в режиме ожидания потребляют часть энергии.

• Термическое управление: При экстремальных условиях эксплуатации дополнительное использование дополнительного оборудования для отопления и/или охлаждения может дополнительно снизить чистую полезную энергию.

• Балансировка элементов: процесс балансировки может привести к небольшой потере энергии на коррекцию перепадов напряжений между модулями.

Почему важна архитектура высокого напряжения

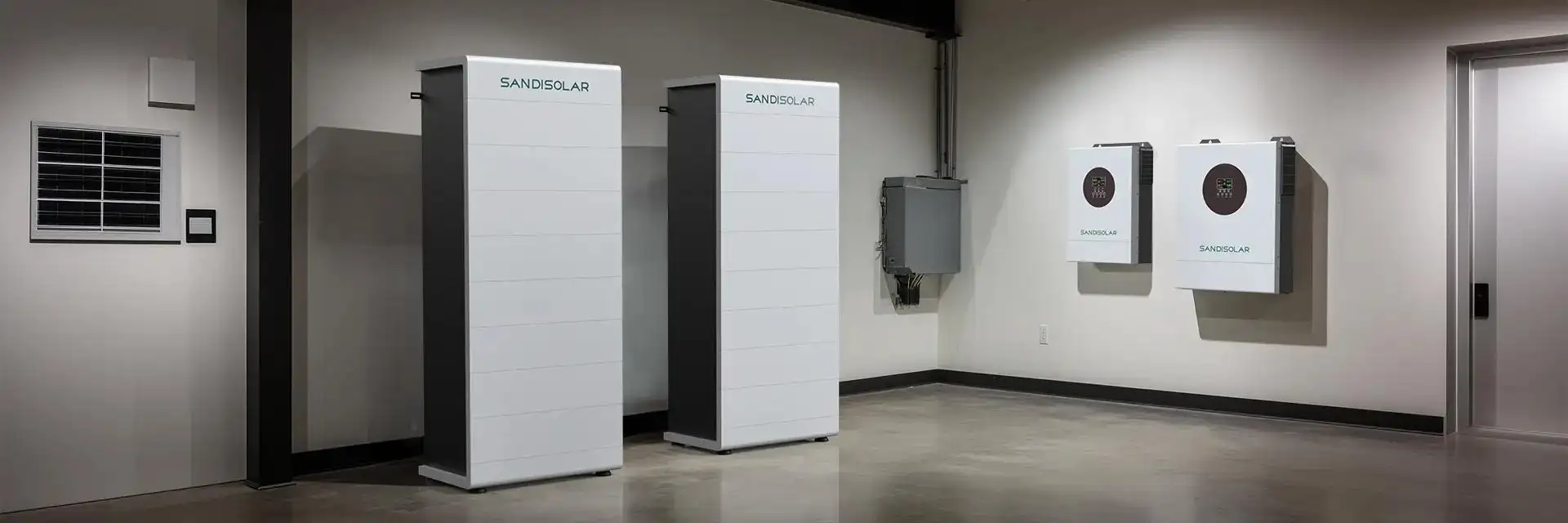

SANDISOLAR SD High-voltage ESS использует платформу напряжения от 153,6 В до 409,6 В. Модульная конфигурация охватывает мощность от 15,36 кВт·ч до 40,96 кВт·ч.

При той же выходной мощности повышение напряжения в системе снижает рабочий ток.

Выходная мощность	Напряжение батареи	Приблизительный ток
6 кВт	48V	125A
6 кВт	153.6V	39A
6 кВт	307.2V	20A

Поскольку потери проводников сильно зависят от тока, совместимая высоковольтная батарея мощностью 15,36 кВт·ч может помочь ограничить потери тепла и кабелей в приложениях средней и высокой мощности.

Способность аккумуляторной системы мощностью 15,36 кВт·ч может зависеть от нескольких характеристик, среди которых:

• Снижение тока: подача энергии при меньшом токе помогает минимизировать потери, вызванные сопротивлением.

• Управляемые тепловые эффекты: более низкая температура кабелей и разъёмов позволяет системе работать более стабильно.

•Масштабируемость: Стекируемые модули помогают проектировать решения с изменяющимся напряжением и ёмкостью в зависимости от требований проекта.

• Совместимость с инверторами: высоковольтные инверторы помогают контролировать зарядку и разрядку батареи в пределах допустимого рабочего диапазона батареи.

Для высоковольтных систем необходимы подходящие утеплительные и защитные устройства, а также заземление, а также ввод в эксплуатацию и установку, и это должно выполняться квалифицированным персоналом.

Какова возможность передачи энергии у аккумулятора ёмкостью 15,36 кВт·ч?

В следующей таблице показаны упрощённые оценки выпуска на разных уровнях эффективности.

Предполагаемая эффективность	Предполагаемая доставленная энергия
90%	13,82 кВт·ч
92%	14,13 кВт·ч
95%	14,59 кВт·ч
97%	14,90 кВт·ч

Указанные расчёты не включают защищённый резерв с участием защиты. При условии работы системы с 90% номинальной ёмкости и общей эффективностью 95%, получается:

15,36 кВт·ч x 90% x 95% = 13,13 кВт·ч (примерно)

Это приближение помогает оценить время работы устройства и/или времени резервного копирования.

Реальные коэффициенты эффективности

Профиль нагрузки

• Умеренные непрерывные нагрузки: стабильные непрерывные нагрузки помогают батарее и инвертору работать в более эффективном диапазоне.

• Очень лёгкие нагрузки: фиксированное ожидание может составлять большую часть общего энергопотребления.

• Высокие пусковые нагрузки: насосы, компрессоры и кондиционеры — примеры оборудования, которое потребляет значительно более высокий стартовый ток, чем текущий. В результате увеличиваются потери в системе.

Рабочая температура

SD High-Voltage ESS разработана для работы в диапазоне от -20°C до 55°C в зависимости от настроек и ограничений системы.

• Низкие температуры: чтобы избежать повреждения аккумуляторных элементов, ток зарядки ограничен.

• Вспомогательное отопление: Эта опциональная функция помогает работать в диапазоне передач, но увеличивает энергопотребление.

• Высокие температуры: Повышенное сопротивление и тепловое напряжение могут привести к снижению эффективности и увеличению старения аккумулятора.

Состояние обвинения (SOC)

• Защищённый рабочий диапазон: Это оптимальный SOC для предотвращения перегрузки и избыточного разряда.

• Глубокий разряд: это может увеличить запас энергии на более длительное резервное копирование, но может повлиять на работу батареи в течение длительного цикла.

• Долгосрочный высокий SOC: это может привести к постоянной потере производительности батареи.

Коммуникация и управление энергией

Батарея SANDISOLAR 15,36 кВт·ч разработана для работы с использованием протоколов связи CAN, RS485 с опцией WiFi.

•CAN Communication: Это позволяет обмениваться информацией о SOC, напряжении, пределах тока, температуре и состоянии неисправности с совместимым инвертором.

•RS485 Communication: поддерживает интеграцию другого оборудования, сбор данных и управление системой.

•Мониторинг WiFi: Операторам доступны функции потока энергии, состояние батареи, сигнализация и история эксплуатации.

Существуют интеграции для некоторых инверторных платформ, таких как Growatt, Solis и DEYE. Перед установкой требуется подтверждение точной модели инвертора, прошивки, диапазона напряжений и протокола связи.

Эффективность на протяжении всего срока службы батареи

SANDISOLAR предусматривает до 6 000 циклов и расчетный срок службы не менее 10 лет для SD High-voltage ESS при определённых условиях эксплуатации.

Вместимость и эффективность следует оценивать отдельно. Батарея может продолжать эффективно преобразовывать энергию, в то время как её общая доступная ёмкость постепенно уменьшается с возрастом.

Факторы оптимального долгосрочного срока службы батареи

• Глубина разряда: Частые циклы на умеренную глубину разряда могут нанести меньший ущерб, чем частые циклы до максимального и минимального уровня заряда.

• Температура: Влияние старения на клетку может быть более однородным и контролируемым, предотвращая высокие рабочие температуры.

• Скорость заряда и разряда: контролируемый ток помогает генерировать тепло.

• Согласованность ячеек: сопоставление модулей и активного BMS помогает преодолеть дисбалансы в стеке.

• Профилактическая проверка: проверка кабелей, разъёмов, записей о связи и вентиляции для выявления потерь, которых можно избежать.

Способы повышения эффективности аккумулятора ёмкостью 15,36 кВт·ч

•Выберите согласованный инвертор: инвертор должен иметь согласованный диапазон напряжений, ток зарядки и согласовывать с аккумулятором по прошивке и протоколам связи.

• Выберите правильный размер кабеля: правильный размер проводника помогает снизить сопротивление, а закрепление соединений способствует снижению падений напряжения.

• Избегайте ненужных преобразования: чтобы избежать перезарядки аккумулятора, солнечная энергия может использоваться непосредственно днём.

• Нагрузки в режиме ожидания управления: необходимо учитывать ненужные дисплеи (LED или LCD) и коммуникации, а также вспомогательные устройства.

• Контроль рабочей температуры: Зона установки должна быть стабильной (сухой) и вентилируемой.

• Анализ рабочих данных: частое ведение данных о состоянии заряда, тока, температуре, сигналах тревоги и ежедневной обработке энергии может помочь выявить проблемы.

Заключительные слова

Правильно скоординированная система может помочь достичь высокого уровня полезного хранения энергии с батареей ёмкостью 15,36 кВт·ч. Эффективность ≥ 97% SANDISOLAR SD High-Voltage ESS может быть достигнута при правильной настройке. Фактический выход переменного тока может варьироваться в зависимости от конфигурации всей системы.

Для пользователя понимание полезного хранилища, эффективности, резервного копирования и условий работы может повысить ценность. Правильно настроенная батарея на 15,36 кВт·ч поддерживает самопотребление солнечной энергии, переключение нагрузки и резервное питание, оставаясь при этом расширяемой благодаря стекируемой высоковольтной архитектуре SANDISOLAR.

Часто задаваемые вопросы

Вопрос 1: Почему высоковольтный аккумулятор более эффективен?

Батареи работают эффективнее при более высоком напряжении, так как это уменьшает размер и вес проводки, а также резистивные потери мощности.

Вопрос 2: Сколько полезной энергии обеспечивает батарея 15,36 кВт·ч?

Полезная энергия батареи зависит от предела разряда, температуры, настроек и эффективности инвертора.

Вопрос 3: Что означает 97% эффективности батареи?

Это означает, что при определённых условиях испытаний до 97% измеренной входной энергии возможно хранится или доставляется.

Вопрос 4: Может ли аккумулятор 15,36 кВт·ч питать весь дом?

Возможно, да, но он может питать дом только при условии, что общее потребление энергии и мощность инвертора не превышают пределы.

Вопрос 5: Как долго батарея 15,36 кВт·ч может обеспечивать резервное питание?

Ответ на этот вопрос зависит от нагрузки, подключённой к аккумулятору. Время резервного копирования определяется энергопотреблением нагрузки.
